Générales
Fréquences d’échantillonnage : 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
Résolution numérique : 16/24 bits
Entrées audio analogiques
Entrées micro (lorsque le sélecteur d’entrée est réglé en position MIC/LINE)
XLR-3-31 (1 : masse, 2 : point chaud, 3 : point froid)
Impédance d’entrée : 1,5 kΩ
Niveau nominal d’entrée : −64 dBu (0,0005 Vrms, niveau entrée sur maximum), −6 dBu (0,388 Vrms, niveau entrée sur minimum)
Niveau maximal d’entrée : +10 dBu (2,45 Vrms)
Gain maximal : 58 dB
Entrées Instrument (sélecteur entrée en position INST)
Connecteur jack 6,35 mm TS (pointe : point chaud, corps : masse)
Impédance d’entrée : ≥1 MΩ
Niveau nominal d’entrée : −64 dBV (0,0006 Vrms, niveau entrée sur maximum), −6 dBV (0,501 Vrms, niveau entrée sur minimum)
Niveau maximal d’entrée : +10 dBV (3,162 Vrms)
Gain maximal : 58 dB
Entrées Ligne (sélecteur entrée en position MIC/LINE)
Connecteur TRS 6,3 mm, symétrique (pointe : point chaud, anneau : point froid, corps : masse)
Impédance d’entrée : 10 kΩ
Niveau nominal d’entrée : −54 dBu (0,0015 Vrms, niveau entrée sur maximum), +4 dBu (1,228 Vrms, niveau entrée sur minimum.)
Niveau maximal d’entrée : +24 dBu (12,282 Vrms)
Gain maximal : 58 dB

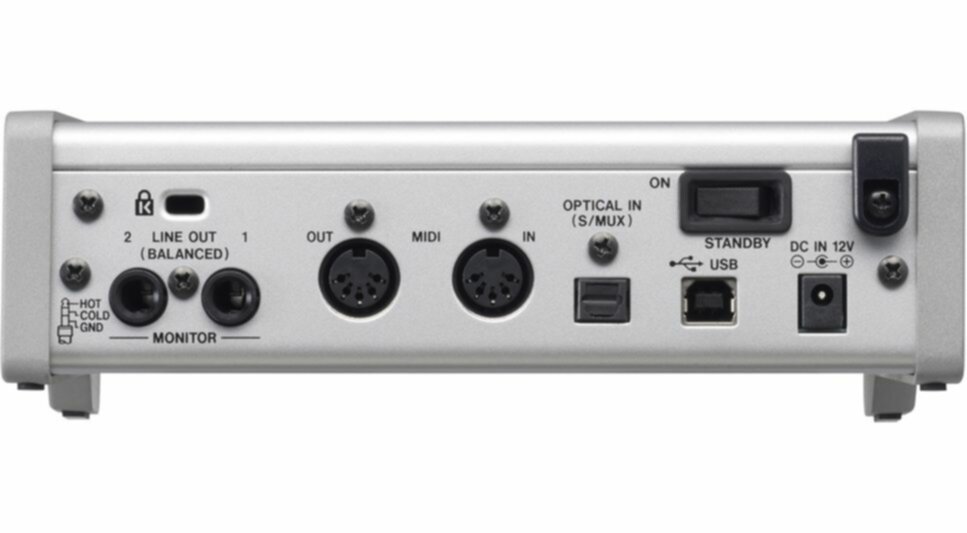

Sorties audio analogiques
Sorties ligne (symétriques)
Connecteur TRS 6,3 mm, symétrique (pointe : point chaud, anneau : point froid, corps : masse)
Impédance de sortie : 230 Ω
Niveau nominal de sortie : +4 dBu (1,228 Vrms)
Niveau maximal de sortie : +20 dBu (7,75 Vrms)
Sorties casque (PHONES)
Connecteur jack stéréo 6,35 mm
Puissance de sortie maximale (THD+N ≤0,1 %, 32 Ω) SERIES 102i: 18 mW + 18 mW
Entrées/sorties audio numériques
Connecteur(s) OPTICAL IN (S/MUX) Optique (JEITA RC-5720C)
Format de signal Port optique multicanaux
(Compatible S/MUX pour travailler en 88,2 kHz, 96 kHz, 176,4 kHz or 192 kHz.)
Autres entrées et sorties
USB : type B, 4 points
Taux de transfert USB 2.0 ‘High speed’ (480 Mbit/s)
Entrée/sortie MIDI DIN 5 broches, format Standard MIDI
Caractéristiques audio
Bruit d’entrée équivalent : ≤−129 dBu
Réponse en fréquence (Entrée micro/ligne vers ordinateur) : En 44,1 kHz et 48 kHz 20 Hz – 20 kHz, +0/–0,4 dB (JEITA), En 88,2 kHz et 96 kHz 20 Hz – 40 kHz, +0/–0,8 dB (JEITA), En 176,4 kHz et 192 kHz 20 Hz – 80 kHz (JEITA)
Rapport Signal/Bruit : 109 dB (Entrée micro vers ordinateur, niveau entrée sur minimum, filtre passe-bas en 20 kHz, pondéré A), 110 dB (Ordinateur vers sortie ligne, potentiomètre MONITOR sur maximum, filtre passe-bas en 20 kHz, pondéré A)
Distorsion (THD + N) : 0,0016 % (Entrée micro vers ordinateur, 1 kHz sinusoïdal, niveau entrée sur minimum, filtre passe-bas en 20 kHz), 0,0023 % (Entrée ligne vers ordinateur, 1 kHz sinusoïdal, niveau entrée sur minimum, filtre passe-bas en 20 kHz), 0,0014 % (Ordinateur vers sortie ligne, potentiomètre MONITOR sur maximum, filtre passe-bas en 20 kHz)
Séparation des canaux : ≥100 dB (entrée micro/ligne à sortie ligne 1-2, 1 kHz sinusoïdal, niveau entrée sur minimum)
Configuration informatique
Windows
Configuration système Ordinateur Windows avec un port USB 2.0 ou USB 3.0
Fréquence CPU/processeur 2 GHz ou plus, double cœur (x86)
Mémoire vive 2 Go ou plus
Mac
Configuration système Ordinateur Mac avec un port USB 2.0 ou USB 3.0
Fréquence CPU/processeur 2 GHz ou plus, double cœur
Mémoire vive 2 Go ou plus
Appareil sous iOS Appareil Apple iOS tournant sous iOS 10 ou ultérieur
Formats de pilotes audio compatibles Windows : USB Audio Class 2.0, ASIO 2.2, WDM (MME), MIDI, Mac : Core Audio, Core MIDI, Appareil sous iOS: Core Audio for iPhone
Alimentation et caractéristiques diverses
Alimentation : adaptateur secteur DC 12 V (PS-P1220E)
Consommation : 7,2 W
Dimensions (L × H × P) : 186 mm × 65 mm × 160 mm
Poids : 1,1 kg
Température de fonctionnement admissible : 5 à 35 °C
