Entrées et sorties audio
Entrée micro
XLR (symétrique)
Impédance d’entrée : 2,4 kΩ
Niveau nominal d’entrée : de -58 dBu (soit 1 mV) à -12 dBu (soit 195 mV)
Niveau maximal d’entrée : +10 dBu (soit 2,45 V)
Entrées stéréo
Jack 6,35 mm TRS (symétrique)
Impédance : 56 kΩ
Niveau nominal d’entrée : +4 dBu (soit 1,23 V)
Niveau maximal d’entrée : +24 dBu (soit 12,3 V)
Entrée bus Master
Jack 6,35 mm TRS (symétrique)
Impédance d’entrée : 56 kΩ
Niveau nominal d’entrée : +4 dBu (soit 1,23 V)
Niveau maximal d’entrée : +24 dBu (soit 12,3 V)
Sorties ST1, ST2/AUX
XLR (symétrique)
Impédance de sortie : 94 Ω
Niveau nominal de sortie : +4 dBu (soit 1,23 V)
Niveau maximal de sortie : +24 dBu (soit 12,3 V)
Sorties ST1, ST2/AUX
RCA (asymétrique)
Impédance de sortie : 200 Ω
Niveau nominal de sortie : -10 dBV (soit 0,3V)
Niveau maximal de sortie : +10 dBV (soit 3,16 V)
Sortie bus
Jack 6,35 mm TRS (symétrique)
Impédance de sortie : 94 Ω
Niveau nominal de sortie : +4 dBu (1.23 V)
Niveau maximal de sortie : +24 dBu (12.3 V)
Sortie casque
Jack 6,35 mm stéréo, mini-jack 3,5 mm stéréo
Puissance maximale 2 x 250 mW (sur 32 Ω)
Caractéristiques audio
Réponse en fréquence : 20 Hz–50 kHz, ±3 dB (sortie PHONES), 10 Hz–100 kHz, ±3 dB (sortie BUSS)
Rapport S/B : ≥ 80 dB (A) (sortie PHONES, 20 kHz LPF), ≥ 80 dB (A) (sortie BUSS, 20 kHz LPF)
Distorsion harmonique : ≤ 0,07% (sortie PHONES, pour une puissance de 2 x 100 mW (sur 32 Ω), filtre passe-haut à 20 Hz et passe-bas à 20 kHz), ≤ 0,03% (sortie BUSS, filtre passe-haut à 20 Hz et passe-bas à 20 kHz)
Séparation des canaux : ≥ 50 dB (A) (sortie PHONES, filtre passe-bas à 20 kHz, à 1 kHz, niveau nominal d’entrée et de sortie, sur charge 600 Ω), ≥ 70 dB (A) (sortie BUSS, filtre passe-bas à 20 kHz, à 1 kHz, niveau nominal d’entrée et de sortie, sur charge 600 Ω)
Diaphonie : ≥ 65 dB (A) (sortie BUSS, filtre passe-bas à 20 kHz, à 1 kHz, niveau nominal d’entrée et de sortie, sur charge 600 Ω)
Alimentation et autres caractéristiques
Tension secteur : 10 à 240 V, 50/60 Hz
Consommation : 15 W
Dimensions (LxHxP) : 482 mm x 44 mm x 280 mm
Poids : 3,8 kg
Température d’utilisation : 5 à 35 °C

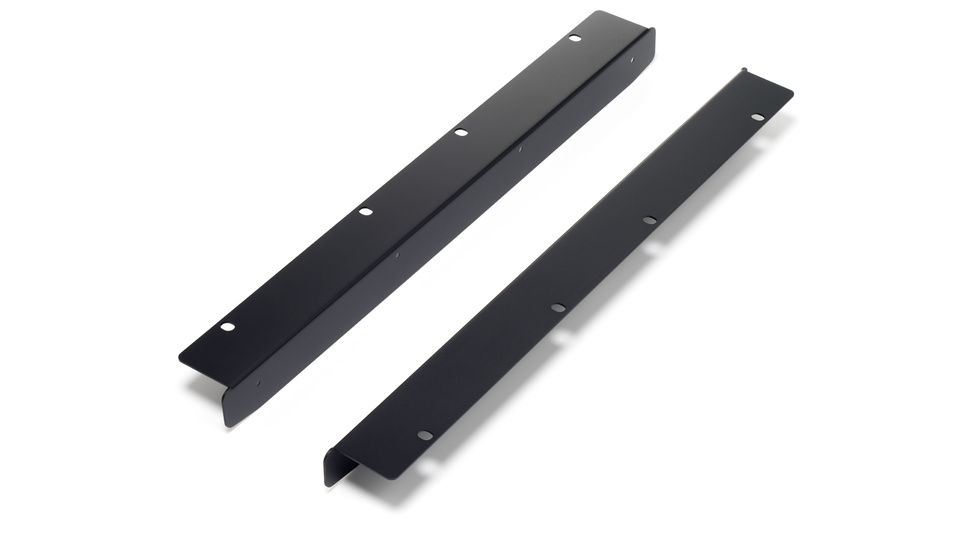

Livré avec cordon secteur, kit de visserie pour montage en rack
