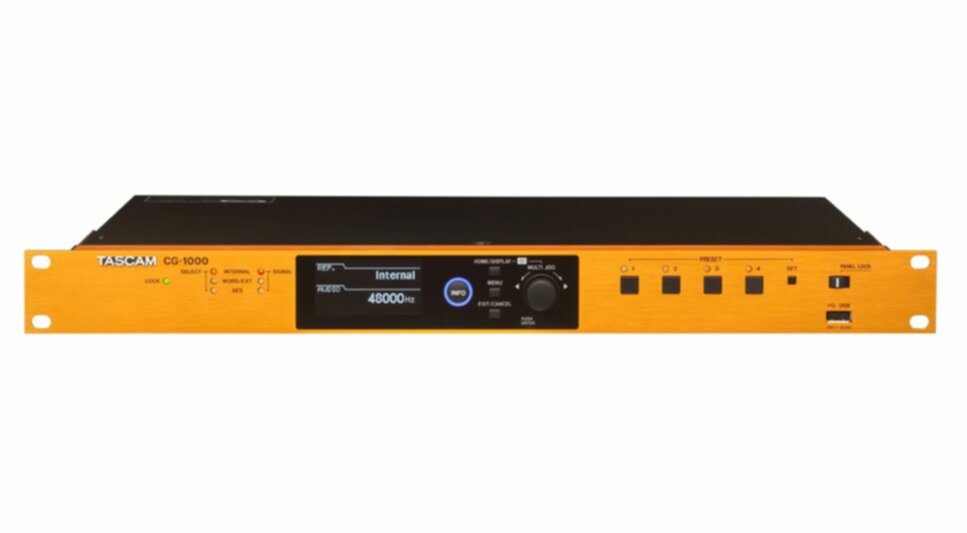

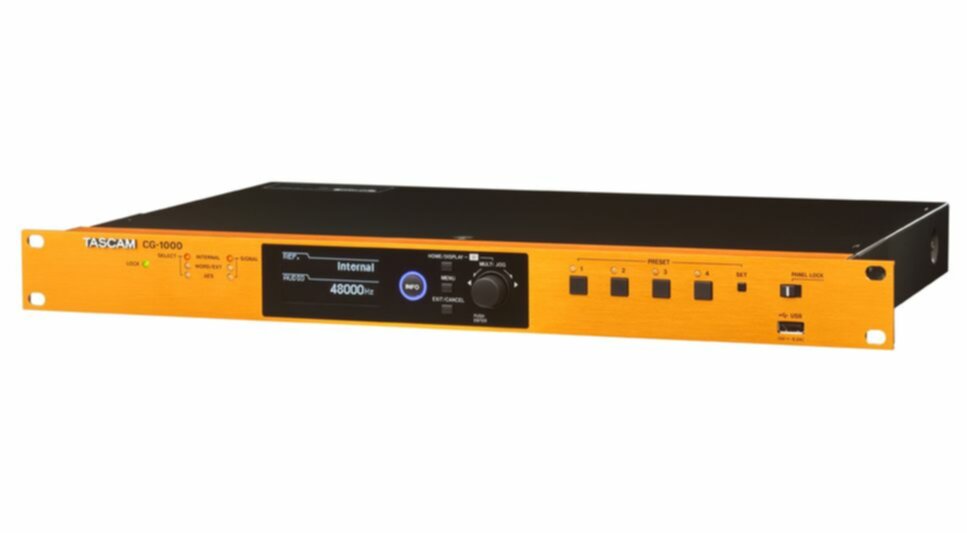

Tascam CG-1000 Générateur d'horloge master audio pour studio

Oscillateur au rubidium thermostaté (OXCO) de haute qualité, générant un signal d’horloge de haute précision, insensible à la température de l’environnement
Précision de fréquence : ±0,01 ppm, stabilité de fréquence : ±0,05 ppm/jour
Circuits de gestion de jitter et de rattrapage de synchronisation, évitant tout problème causé par le signal d’horloge Master
Entrée horloge compatible avec des fréquences allant jusqu’à 10 MHz
12 sorties wordclock, 2 sorties AES3/AES11, 2 sorties S/PDIF
2 des sorties wordclock sont compatibles avec des signaux Fs/4, Fs/2, 2 Fs, 4 Fs et 256 Fs, pour utilisation avec Pro Tools et autres logiciels de station de travail
Fonction d’auto-calibration* permettant à l’utilisateur d’effectuer la maintenance, garantissant une précision optimale en permanence
Niveau de sortie réglable sur les connecteurs wordclock
Fonction Analyzer, pour mesurer les fréquences d’entrée
Fonction de Logging pour identification des problèmes (visualisation sur l’écran ou exportation de fichier au format .CSV sur une clé USB
Mémorisation/rappel de 4 configurations, importation/exportation sur clé USB des paramètres enregistrés
Verrouillage de la face avant, pour éviter toute manipulation accidentelle
Afficheur OLED, angle de visualisation étendu
Mise à jour du firmware par port USB

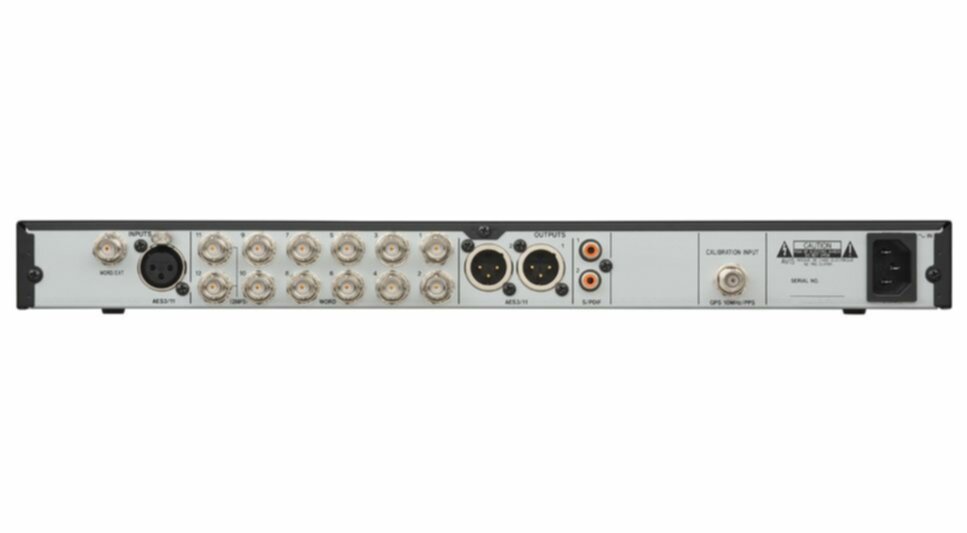

Entrées WORD/EXT
Connecteurs BNC
Niveau d'entrée : 0,5 - 5,0 V crête/crête
Impédance : 75/50 Ω (commutation 75/50/OFF dans le menu)
Fréquences compatibles WORD CLOCK: 32/44,1/48/88,2/96/176,4/192 kHz, (-4/-0,1/0,0/+0,1/+4% PULL UP/DOWN disponible uniquement en 48/96/192 kHz), ATOM : 10,0 MHz, GPS : 10,0 MHz
Déviation en fréquence autorisée : ±10 ppm

ENTRÉE AES3/11
XLR-3-31 (1 : masse, 2 : point chaud, 3 : point froid)
Niveau d'entrée : 0,2 - 10 Volts crête/crête
Impédance d'entrée : 110 Ω
Format : AES11-2003, AES3-2003, IEC60958-4
Fréquences d'échantillonnage compatibles 32/44,1/48/88,2/96/176,4/192 kHz, (-4/-0,1/0,0/+0,1/+4% PULL UP/DOWN disponible uniquement en 48/96/192 kHz)
Déviation en fréquence autorisée : ±10 ppm

ENTRÉE CALIBRATION
Connecteur BNC
Niveau d'entrée 0,5 - 5,0 V crête/crête
Impédance 50 Ω (activation ON/OFF via menu)
Fréquences compatibles ATOM : 10,0 MHz
GPS : 10,0 MHz, PPS

SORTIES WORDCLOCK
Connecteur BNC
Niveau de sortie : 1,0 - 3,5 Volts crête (réglable par pas de 0,5 Volts via menu)
Impédance de sortie : 75 Ω
Fréquences d'échantillonnage compatibles 32/44,1/48/88,2/96/176,4/192 kHz, 11,2896/12,288 MHz (Super Clock, connecteurs 11/12 uniquement), (-4/-0,1/0,0/+0,1/+4% PULL UP/DOWN disponible uniquement en 48/96/192 kHz )

SORTIES AES3/11
Connecteur XLR-3-32 (1 : GND, 2 : HOT, 3 : COLD)
Niveau de sortie : 2,5 Volts crête/crête
Impédance de sortie : 110 Ω
Format AES11-2003, AES3-2003, IEC60958-4
Fréquences d'échantillonnage compatibles : 32/44,1/48/88,2/96/176,4/192 kHz

SORTIES S/PDIF
Connecteur RCA
Niveau de sortie : 0,5 Volt crête/crête
Impédance de sortie : 75 Ω
Format IEC 60958-3 (S/PDIF)
Fréquences d'échantillonnage compatibles 32/44,1/48/88,2/96/176,4/192 kHz, (-4/-0,1/0,0/+0,1/+4% PULL UP/DOWN disponible uniquement en 48/96/192 kHz)

Performances
Oscillateur interne OCXO (oscillateur à quartz thermostaté)
Déviation de fréquence autorisée : ±0,01 ppm (Valeur réglée en sortie d'usine)
Caractéristiques fréquence en fonction de la température : ±0,05 ppm (de 0 à 40 ºC)
Stabilité en fréquence à long terme : ±0,005 ppm (quotidienne), ±0,5 ppm (annuelle)

Alimentation et caractéristiques diverses
Alimentation : 100 - 240 V
Consommation : 10 W
Dimensions externes (L × H × P) : 483 mm × 44 mm × 310 mm
Poids : 3,1 kg
Température de fonctionnement : 0 à 40 °C
